QUARTZ CRYSTAL
Select any parameter below to start.
| Datasheet | Part Number | Frequency Range |
Dimensions L * W / type |
Height (mm) |
Load Capaciator |
Operating Temperature (°C) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

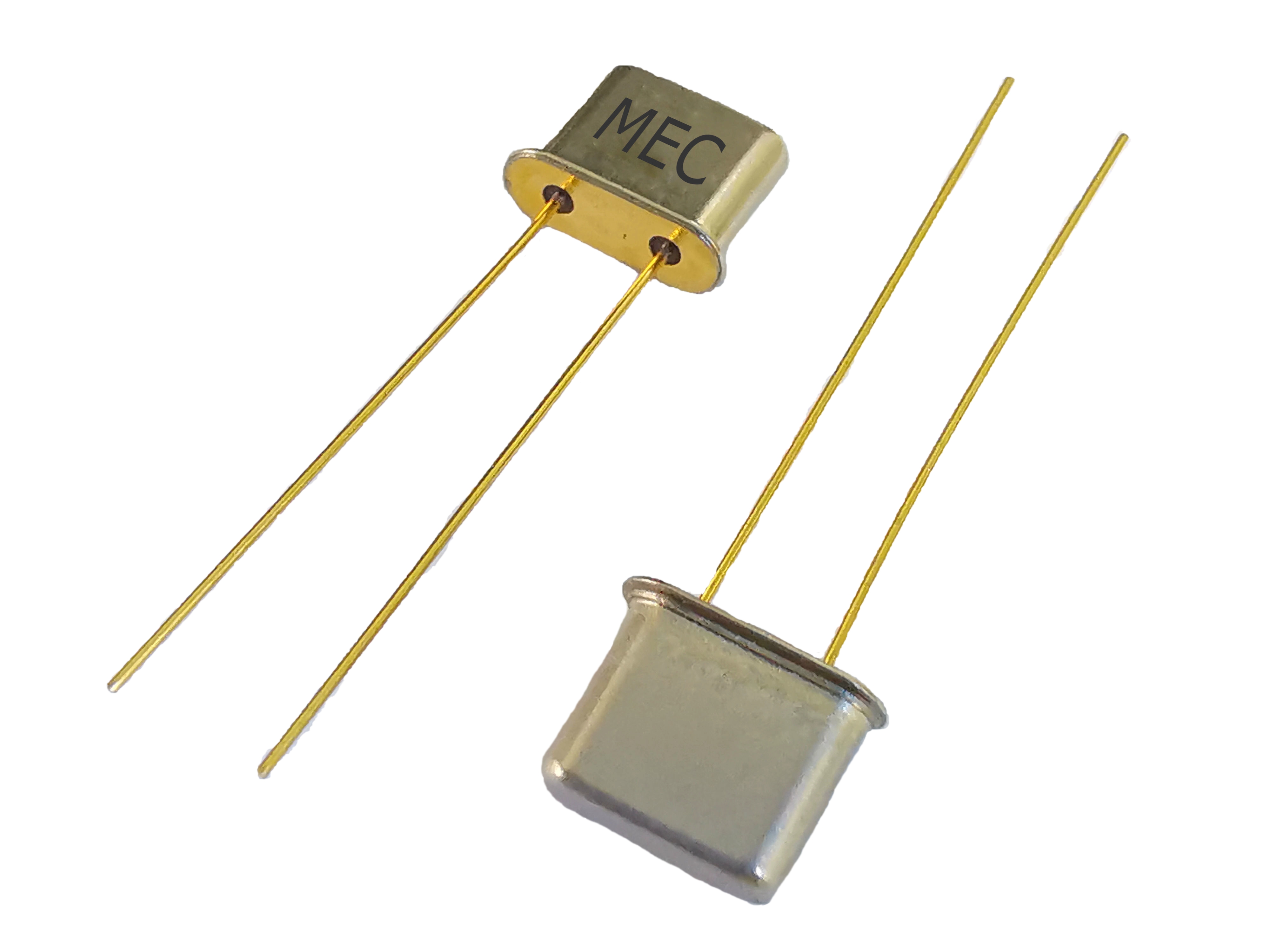

U5
|
24 ~ 100MHz (3rd overtone) | 7.8 x 3.2 | 6.0 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
U1MJ
|
0.9 ~ 50MHz (Fund) | 11.8 x 7.8 | 3.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
U1MJ
|
24 ~ 100MHz (3rd overtone) | 11.8 x 7.8 | 3.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
U5MJ
|
8 ~ 50MHz (Fund) | 9.8 x 7.8 | 3.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
U5MJ
|
24 ~ 100MHz (3rd overtone) | 9.8 x 7.8 | 3.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

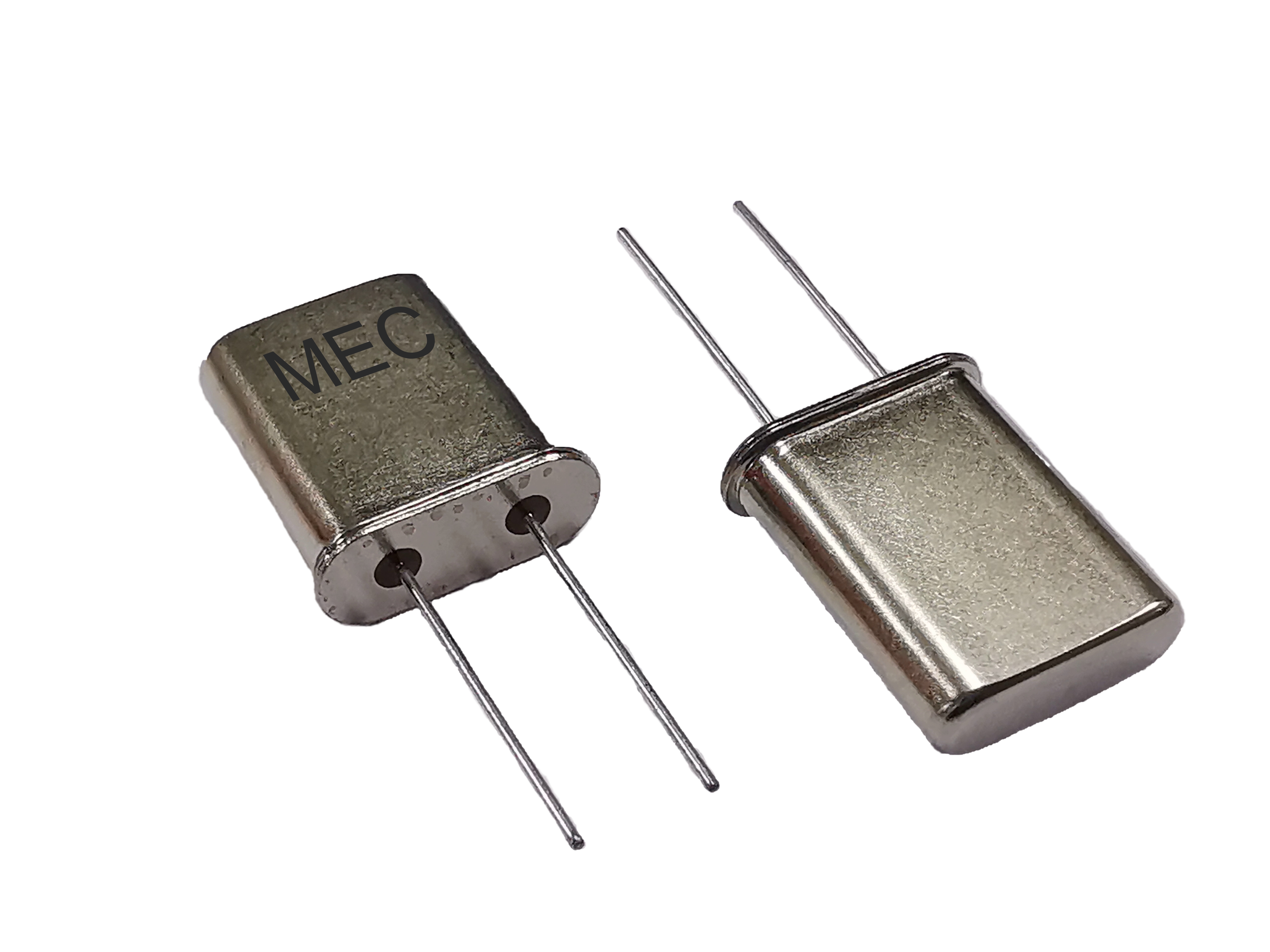

H49
|
455KHz ~ 50MHz (Fund) | 10.7 x 4.5 | 13.6 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
H49
|
24 ~ 100MHz (3rd overtone) | 10.7 x 4.5 | 13.6 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

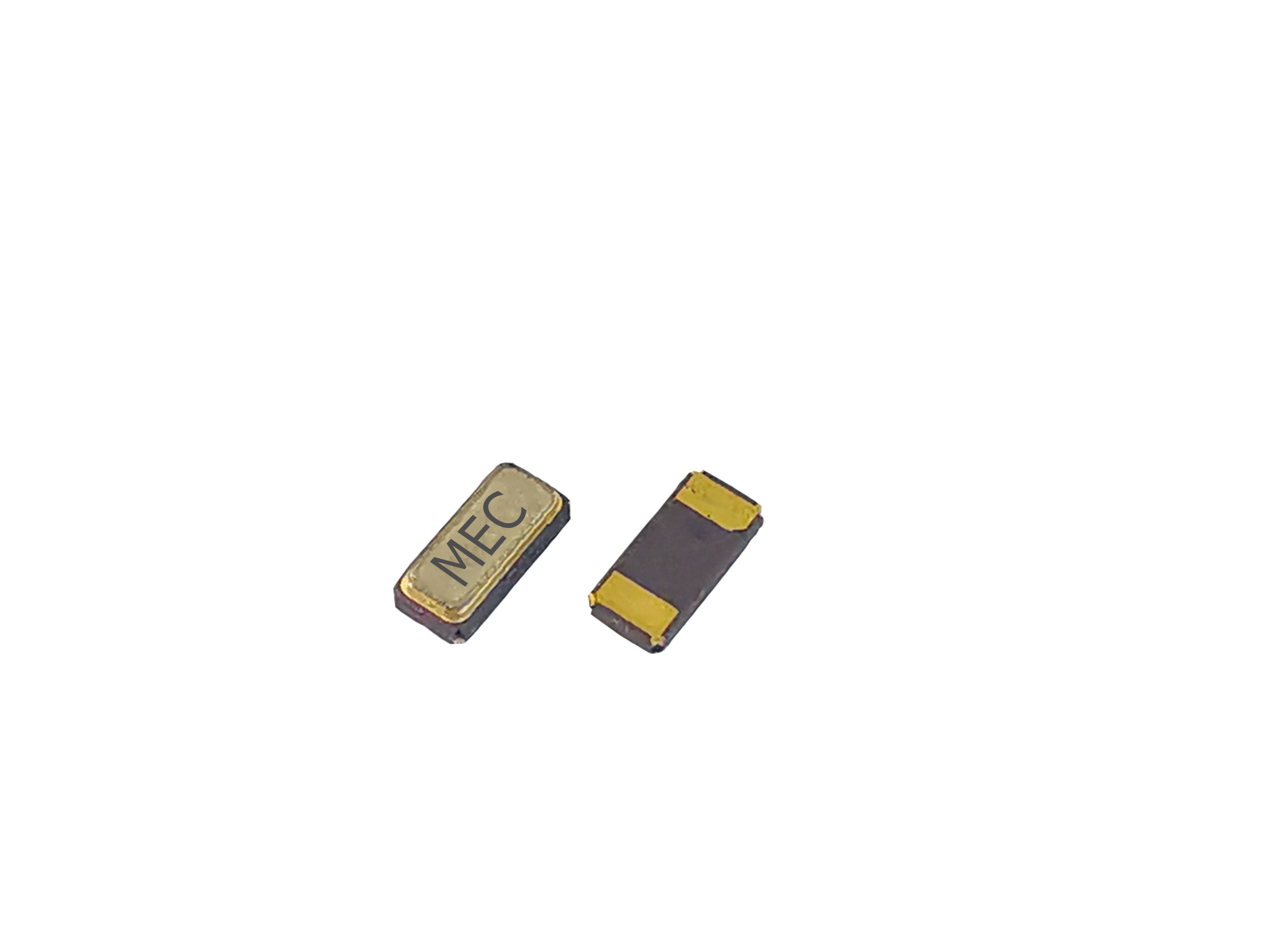

X2012
|
32.768kHz | 2.0 x 1.2 | 0.6 | 7 ~ 12.5 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

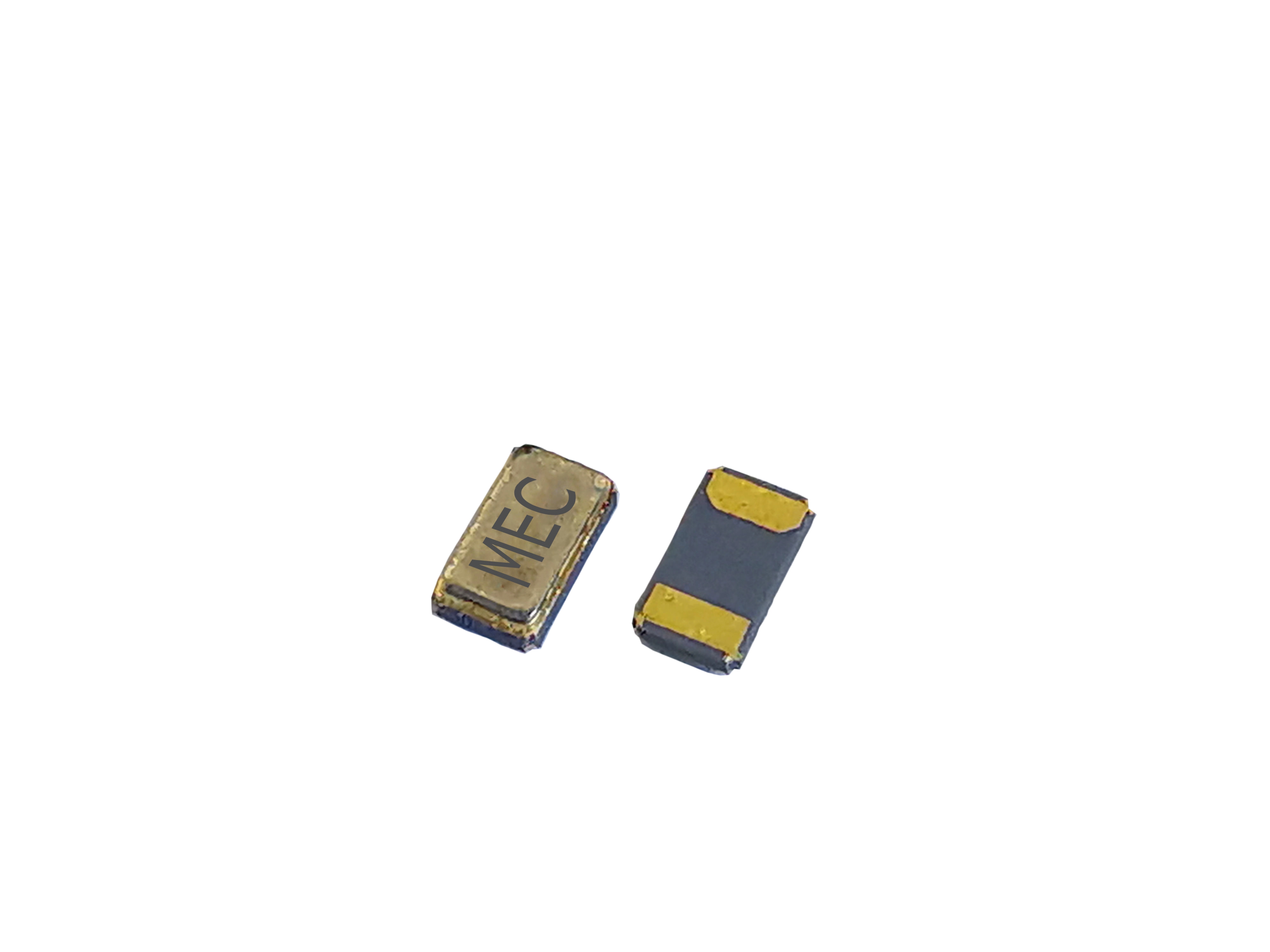

X3215
|
32.768kHz | 3.2 x 1.5 | 0.8 | 7 ~ 12.5 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

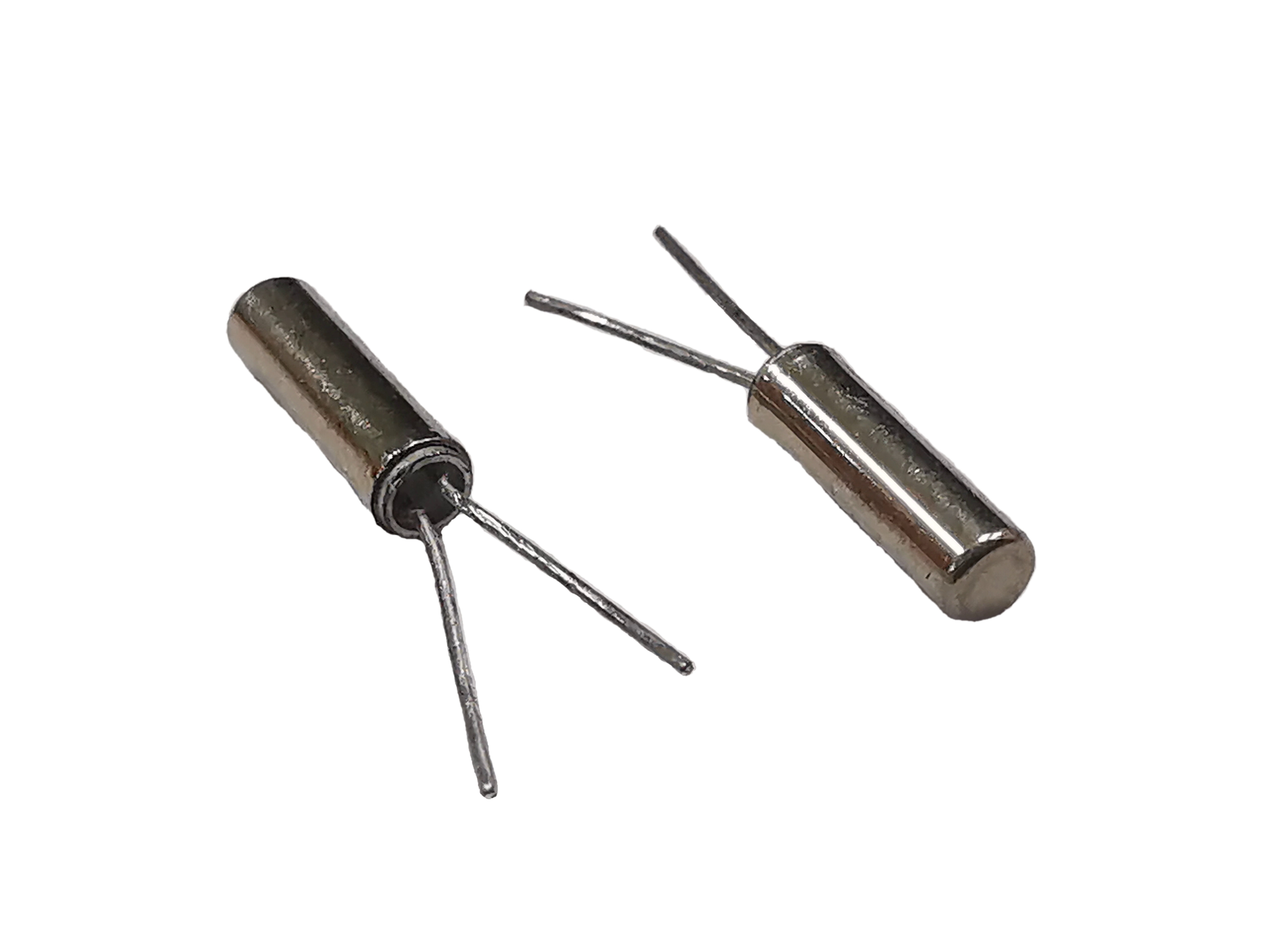

T26
|
32.768kHz | 2.0Ф | 6.0 | 7 ~ 12.5 pF | -10 to +60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

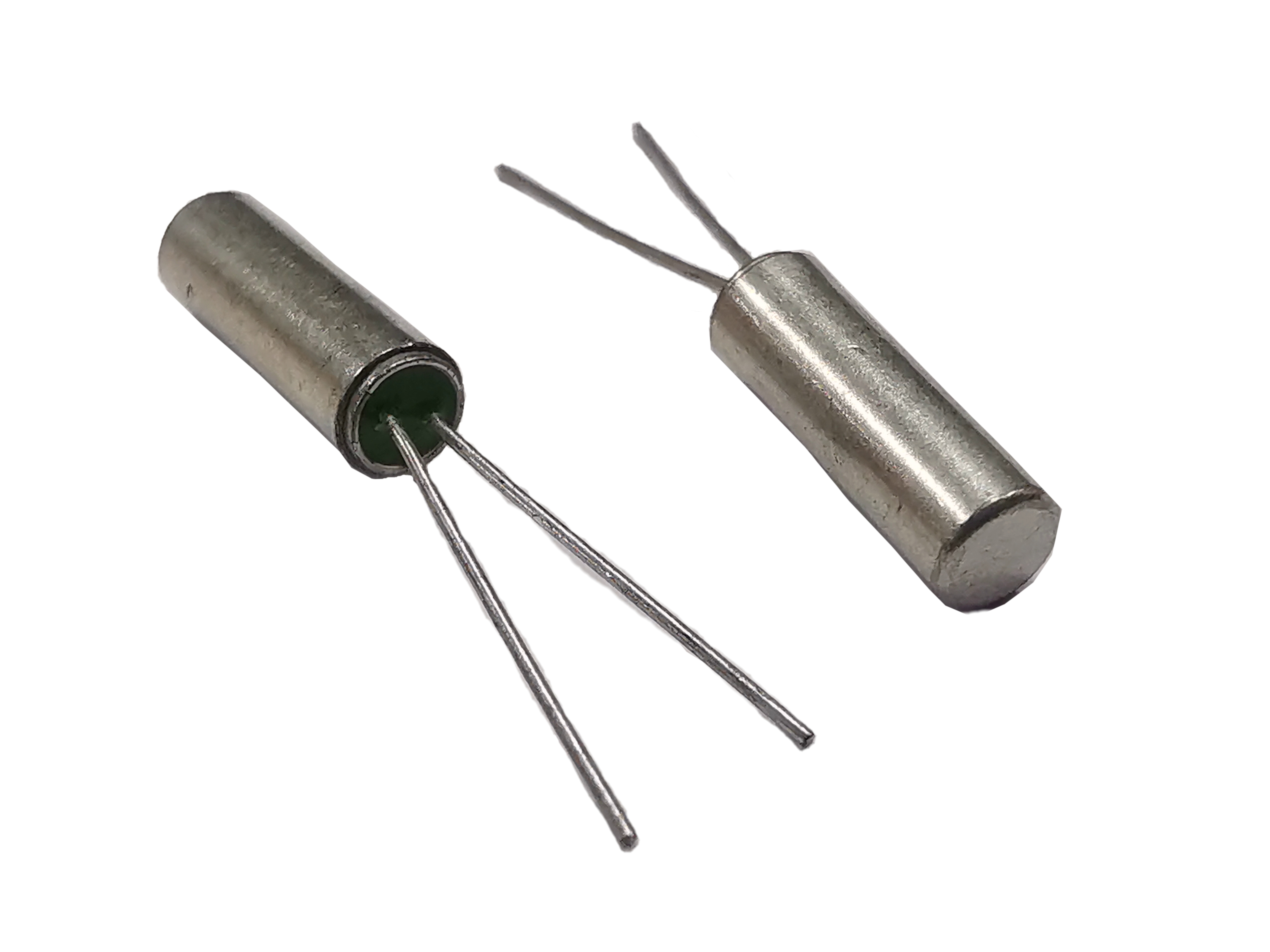

T38
|
32.768kHz | 3.0Ф | 8.5 | 7 ~ 12.5 pF | -10 to +60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total： 41 entries | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
