QUARTZ CRYSTAL
Select any parameter below to start.
| Datasheet | Part Number | Frequency Range |
Dimensions L * W / type |
Height (mm) |
Load Capaciator |
Operating Temperature (°C) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

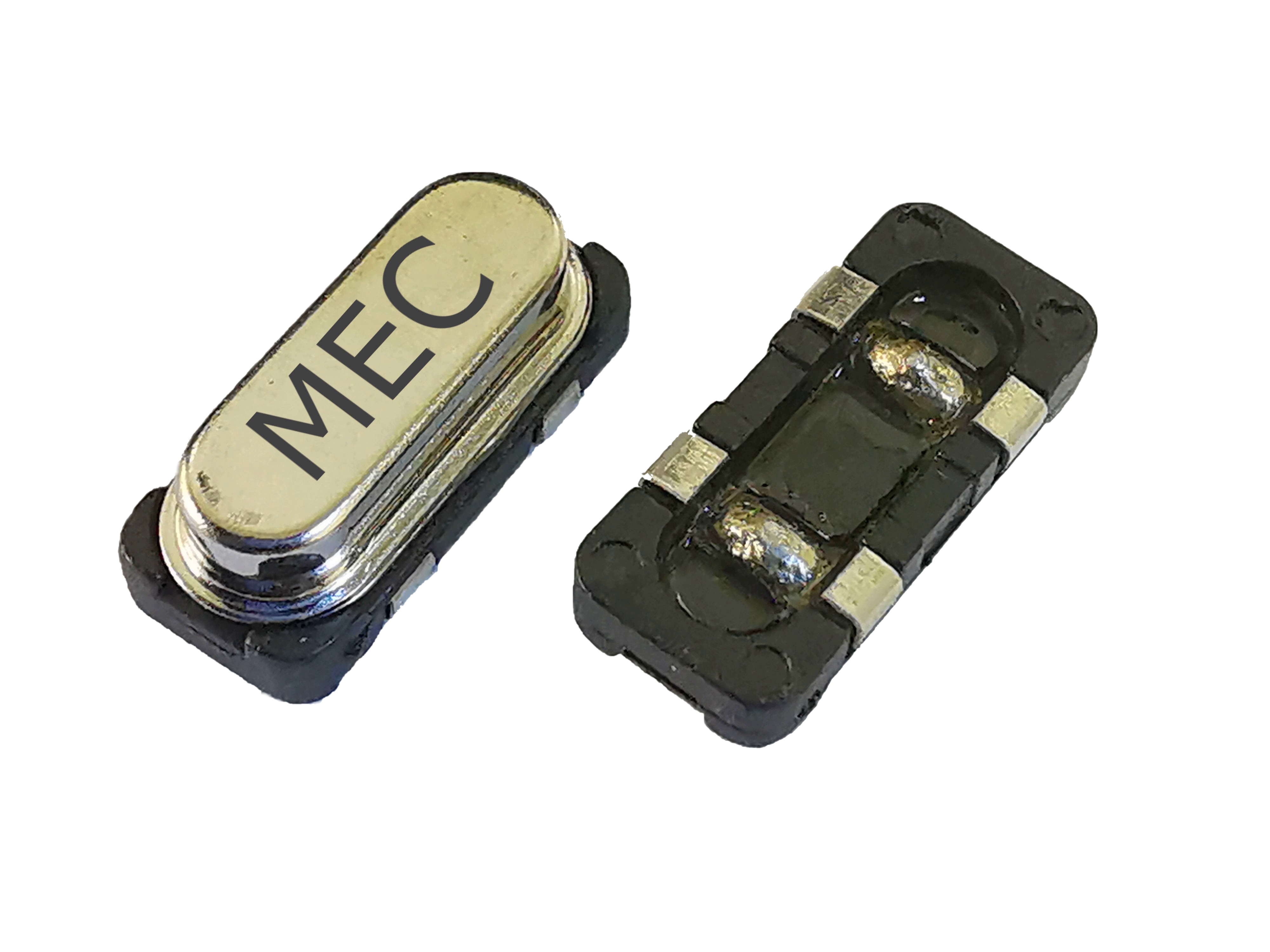

MP4
|
3.2 ~ 48MHz (Fund) | 12.9 x 4.5 | 4.1 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
MP4
|
27 ~ 70MHz (3rd overtone) | 12.9 x 4.5 | 4.1 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

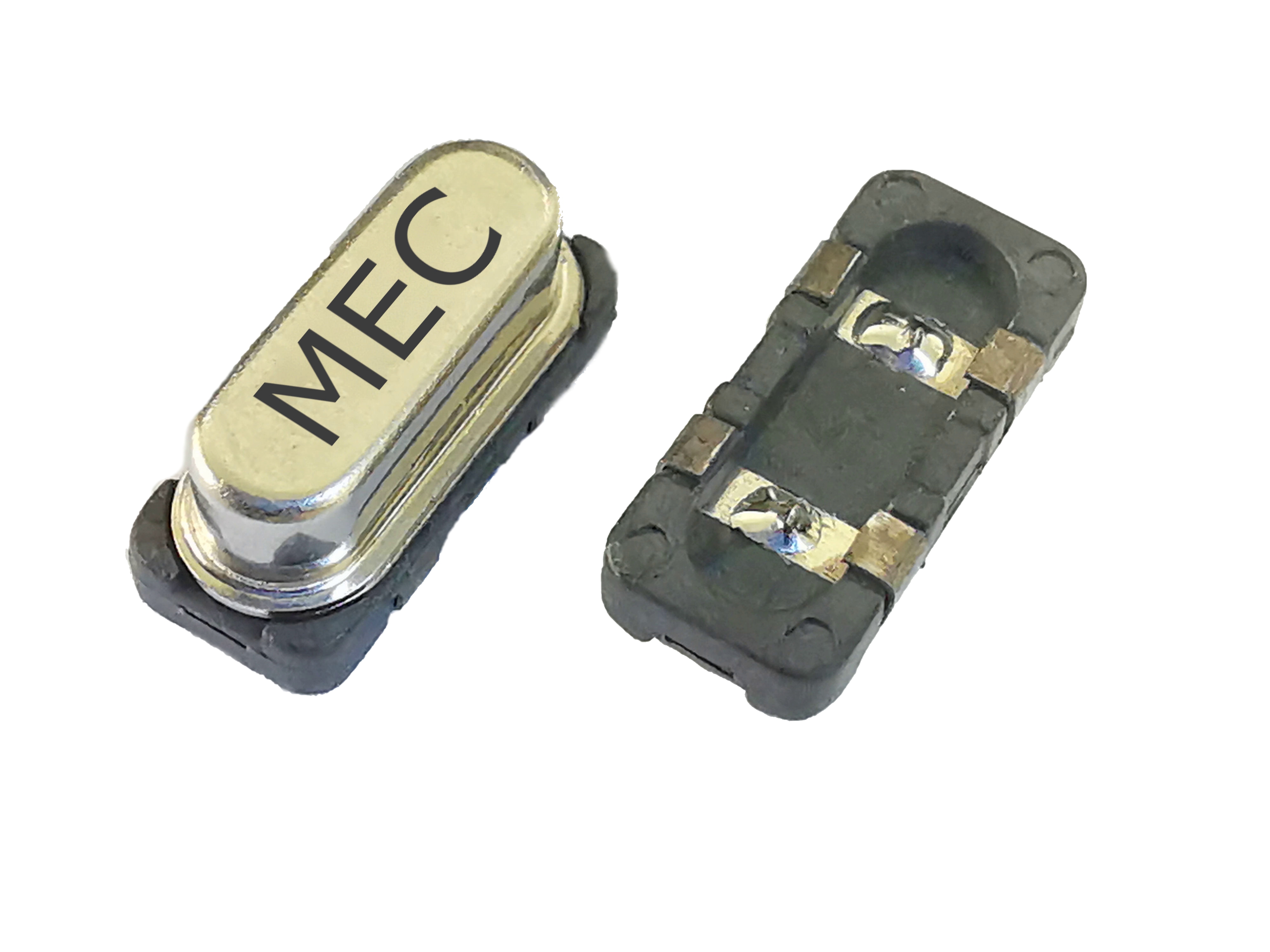

MP5
|
3.2 ~ 48MHz (Fund) | 12.9 x 4.5 | 4.8 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
MP5
|
27 ~ 70MHz (3rd overtone) | 12.9 x 4.5 | 4.8 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

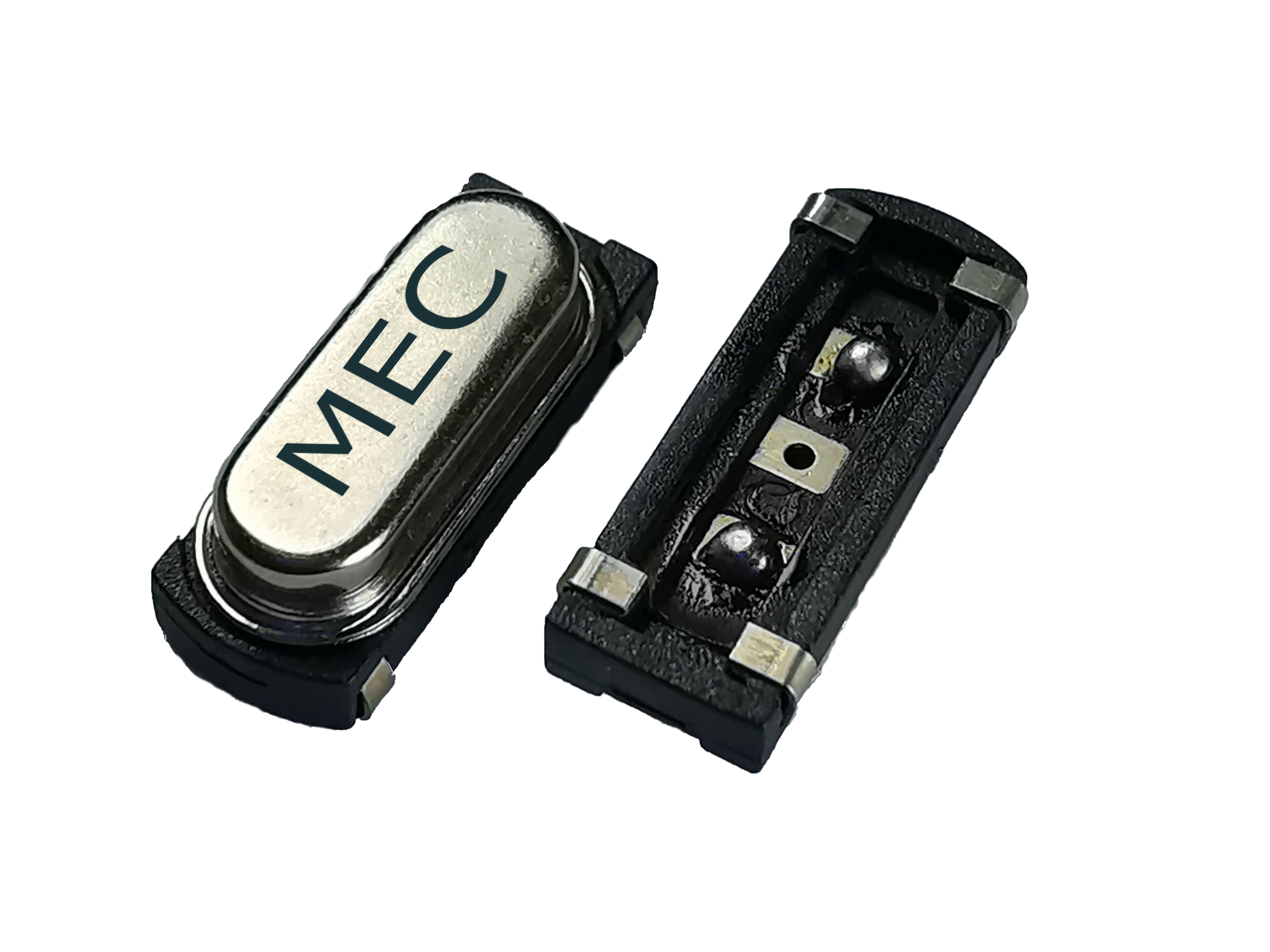

MP24
|
3.2 ~ 48MHz (Fund) | 11.4 x 5.0 | 4.8 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
MP24
|
27 ~ 70MHz (3rd overtone) | 11.4 x 5.0 | 4.8 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
MP25
|
3.2 ~ 48MHz (Fund) | 11.4 x 5.0 | 3.8 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
MP25
|
27 ~ 70MHz (3rd overtone) | 11.4 x 5.0 | 3.8 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
HUS
|
3.2 ~ 48MHz (Fund) | 10.7 x 4.3 | 3.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
HUS
|
27 ~ 70MHz (3rd overtone) | 10.7 x 4.3 | 3.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

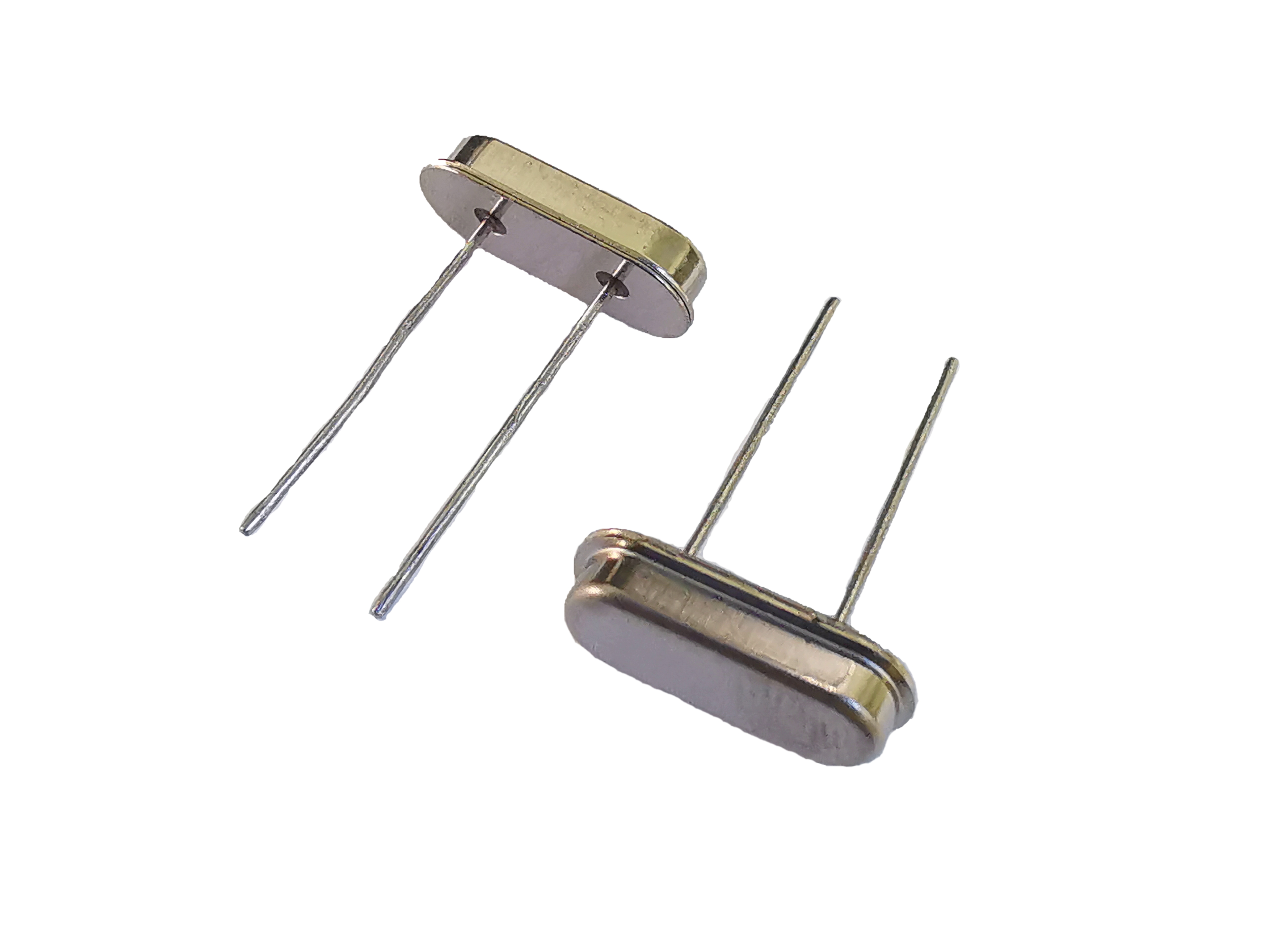

HUSL
|
3.2 ~ 48MHz (Fund) | 10.7 x 4.3 | 2.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
HUSL
|
27 ~ 70MHz (3rd overtone) | 10.7 x 4.3 | 2.5 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

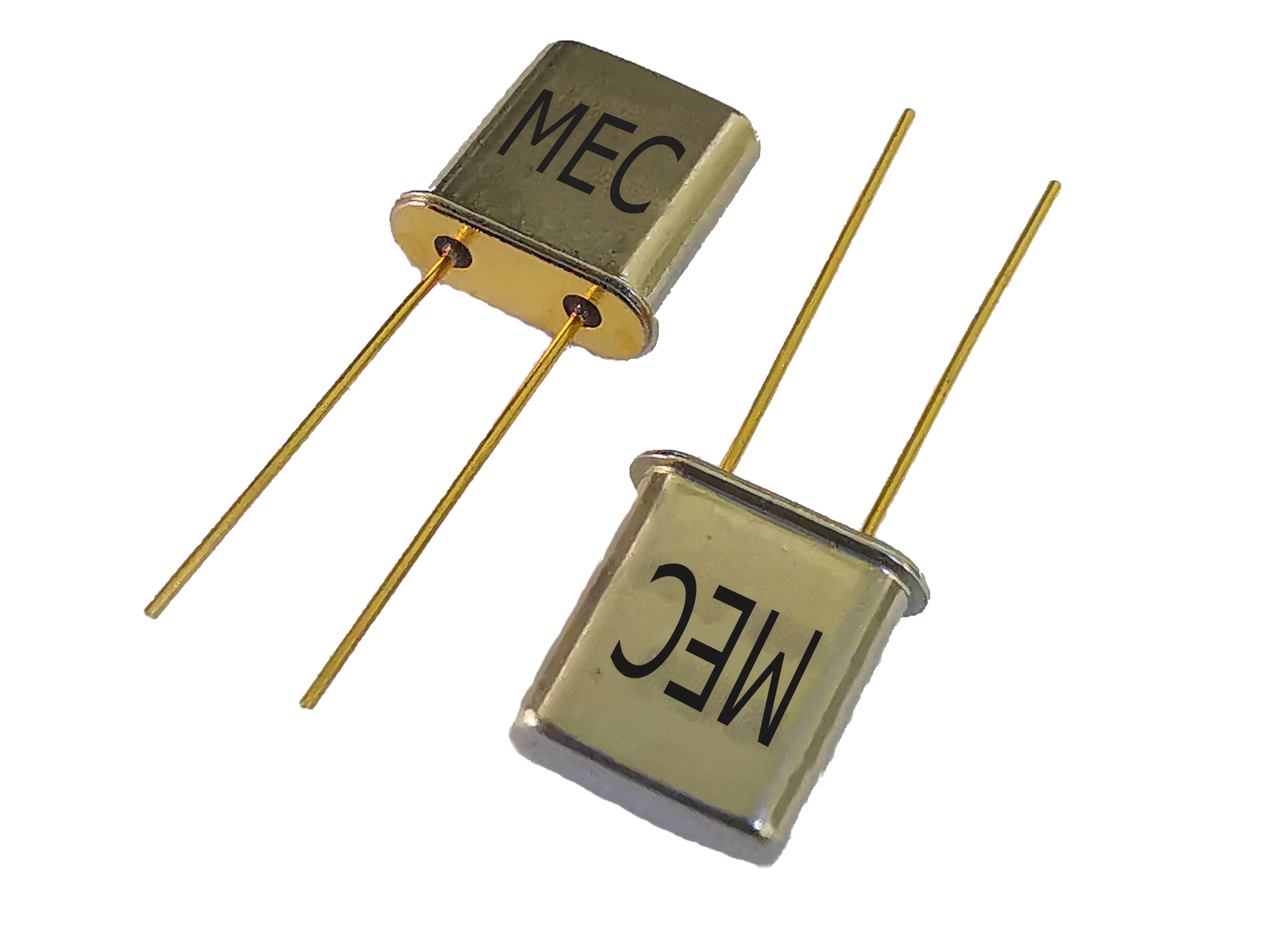

U1
|
0.9 ~ 50MHz (Fund) | 7.8 x 3.2 | 8.0 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
U1
|
24 ~ 100MHz (3rd overtone) | 7.8 x 3.2 | 8.0 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
U5
|
8 ~ 50MHz (Fund) | 7.8 x 3.2 | 6.0 | 8 ~ 32 pF | -40 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total： 41 entries | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
